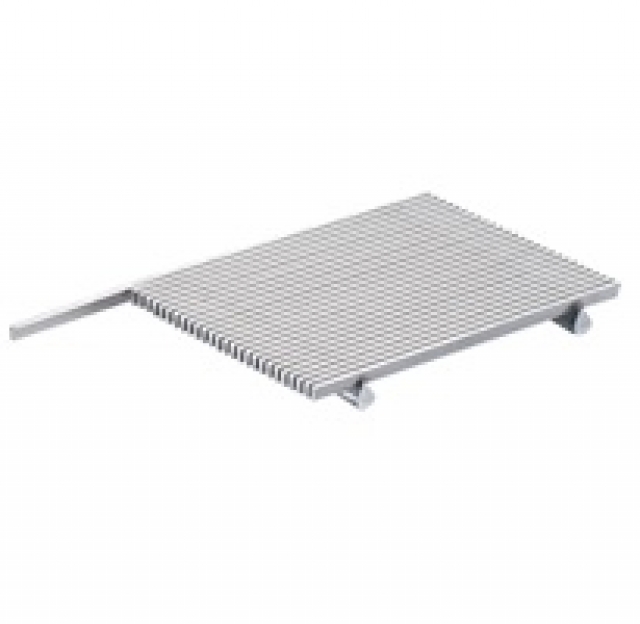

ウェッジワイヤースクリーン
逆三角形の断面をした異形線をサポートロッドと呼ばれる支持体に等間隔に並べて抵抗溶接を行い、スリットを形成したスクリーンです。
目詰まりが少なく、強靭で精度が高く、さまざまな目的にご使用いただけます。



〔製品カタログをダウンロード〕


動画はこちら

ウェッジワイヤーの特徴

1.目詰まりしにくく、水切れが良い
三角断面形状のため固形物が通過するときの接触点が小さく、固形物の通過性が良くなり目詰まりしにくく、スクリーン面の固形物の水切れも良くなります。また、逆洗効果も高くメンテナンスが容易です。

2.高精度・高強度
従来の金網と比べ太い線材で、小さいスリットを高精度で構成することができます。

3.幅広い企画設計対応
加工性に富み、平形、円筒形、円錐形などのさまざまな形状に対応できます。

4.スクリーン面が平滑
スクリーン面がフラットなため、処理物または触媒等がスムーズに流れ、円形断面の線材と比べて摩耗度合いが均一です。

ウェッジワイヤーの種類 (単位:mm)

ワイヤー型式ワイヤー幅ワイヤー高さサポートロッド型式サポートロッド幅サポートロッド高さ
16B1.02.5D343.04.0
18B1.03.0D454.05.3
20B1.52.5Q565.06.0
28B2.04.0Q575.06.5
34B2.55.0M393.09.0
37B3.05.5F2152.015.0
45B3.56.0F2252.025.0
50P4.06.5

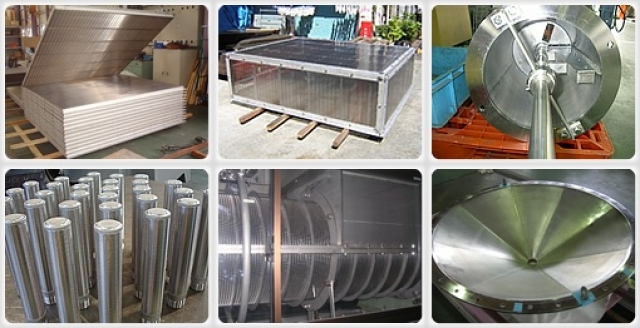

ウェッジワイヤー加工形状事例

ウェッジワイヤースクリーン

多品種少量での生産体制を整え、お客様のニーズに幅広く、きめ細かくお応えする各種オリジナルパーツを製作いたします。お客様の使用用途に応じたさまざまな加工形状、その他さまざまなご要望ついてはお問合せ下さい。

ウェッジワイヤー使用用途

・ろ過機・遠心分離機・脱水機・振動篩機等の機械部品
・河川水・海水取水
・活性炭・イオン交換樹脂・触媒・ろ材等の保持
・担体流出防止
・ストレーナエレメント
