ファインウェッジ®
ファインウェッジ®

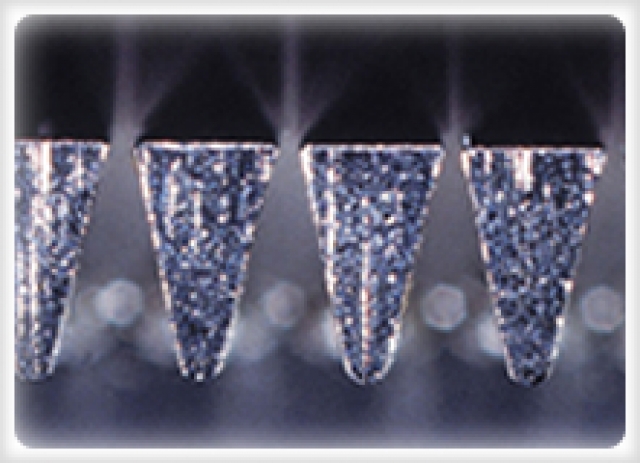

ファインウェッジは、ワイヤー上辺寸法が1mm以下であり、スリットが100ミクロン(0.1mm)以下のものを指します。
従来のウェッジワイヤーの特徴を生かして、より微細な処理を目的として開発され、世界で初めて目開き5ミクロンの製作を可能としました。
環境保全の観点から、ろ布・ろ紙に変わる100%リサイクル可能な金属製フィルターとして好評を得ています。

〔製品カタログをダウンロード〕


動画はこちら

特徴

ファインウェッジ®

高強度で耐久性に富み、長時間使用が可能。

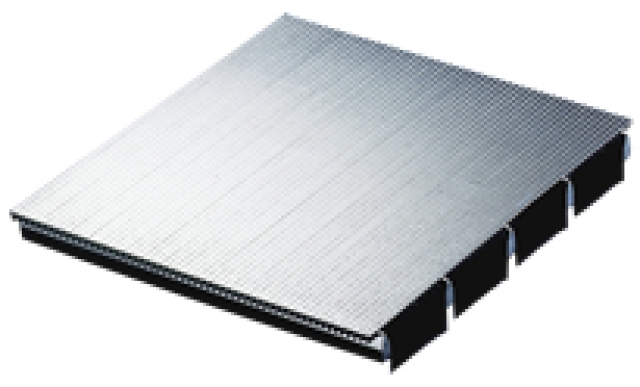

用途に合わせた柔軟な形状設計が可能。(パネル、ストレーナー、コニカル等)
ワイヤーの単層構造により逆洗浄がし易く半永久使用が可能。
廃棄時リサイクルとして資源化でき環境に配慮した部品。
メンテナンスが容易。

ファインウェッジ®の種類 (単位:mm)

ワイヤー型式ワイヤー幅開口率(S=50μm)開口率(S=30µm)開口率(S=10µm)
100CF1.04.8 %2.9%1.0%
75F0.756.3 %3.8%1.3%
50F0.59.1 %5.7%2.0%
35CF0.3512.5 %7.9%2.8%
25CF0.2516.7%10.7%3.8%

ストレーナーパーツ

ファインウェッジ®

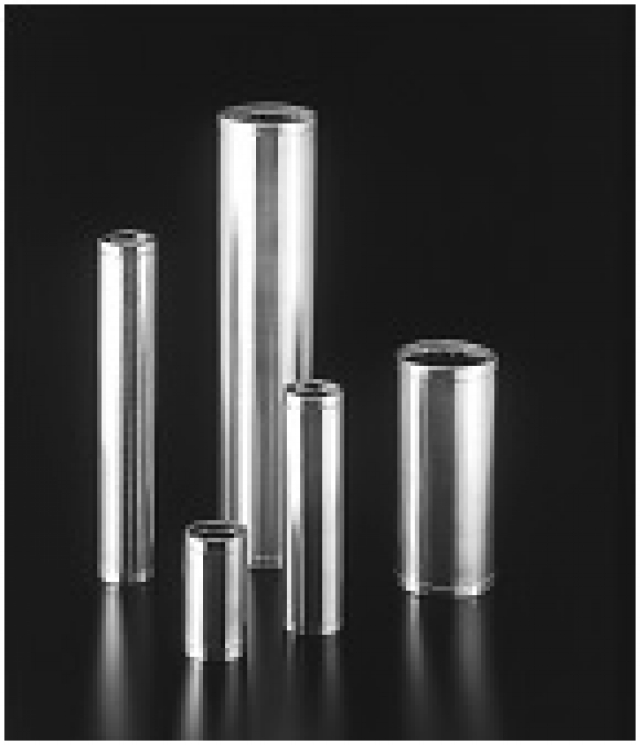

ストレーナー(チューブ)タイプのファインウェッジ®は配管口径に合わせて製作できます。

※ ワイヤータイプにより外径は若干変わります。
※ 下記以外の仕様も取り扱っておりますのでご相談ください。

ストレーナータイプ外径寸法(参考)

配管口径外径寸法
20Aφ27.2
25Aφ34.0
32Aφ42.7
40Aφ48.6
-φ51.0
50Aφ60.5
65Aφ76.3
80Aφ89.1
90Aφ1.1.6
100Aφ114.3

用途

・ストレーナエレメント
・澱粉精製工程
・化学・薬品工場の反応塔
・破砕ビーズミル
・珪藻土ろ過用保持材
・不凍液、冷却水、クーラント液中のスラッジ回収
・樹脂フィルター、不織布、メッシュ網、積層金網、MF膜の代用または前処理
