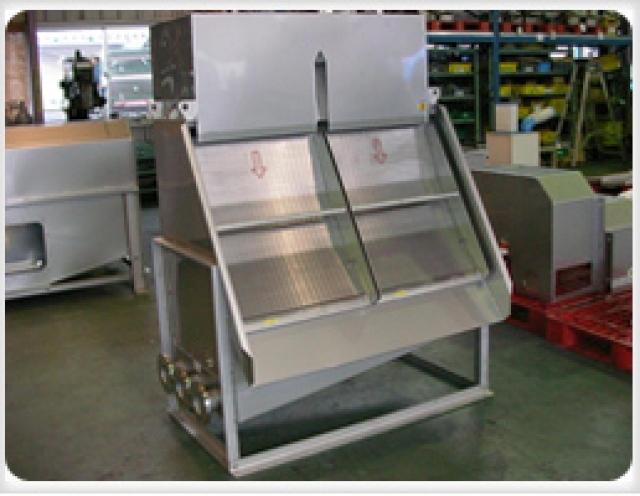

ウルトラTNスクリーン®
排水処理における汚濁物質(SS)除去装置として、現在出荷実績3万台を超える傾斜式固液分離装置です。
排水処理のみならず、生産工程においても分離、濃縮、回収といった目的で活用されています。


▽主な用途▽
・繊維、染色、皮革など化学工場の排水処理 →事例紹介はこちら
・農水産加工場の排水処理、分級、脱水、回収
・公共下水、コミュニティー下水、高層ビルの雑排水などの処理
・農畜産場の汚水処理
・各種工事用水における泥湧水処理

▽もっと細かいSSの排水処理でお困りの方▽
循環水中の細かいラベル片等を除去して作業性UP!
食品工場排水の浮遊汚泥の回収!後段への負荷軽減!


▽テスト機あります▽
テスト機についてのお問い合わせ、貸し出しも受け付けております。
ページ下のお問い合わせフォームより、お気軽にお問い合わせください。


〔製品カタログをダウンロード〕


動画はこちら

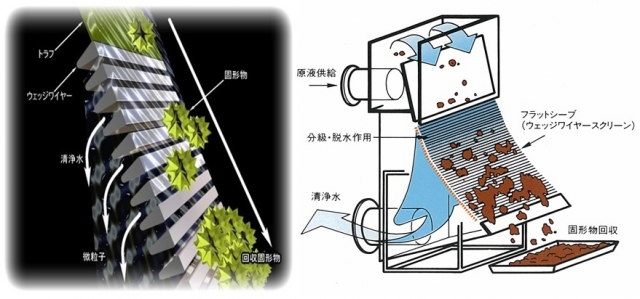

ウルトラTNスクリーンのろ過原理

ウルトラTNスクリーン®

ハーフカットの原理により、スリット幅よりも小さなサイズの粒子であってもスクリーン上に回収でき、微小粒子は水と共にスクリーン下に通過させます。従って、目詰まりが少なく、表面がフラットゆえに回収物がスクリーン上をスムーズに滑り落ちます。

仕様表 (単位:mm)

項目 \ 型式N300N600N900N1200N1500N1800
スクリーン幅300600900120015001800
スクリーン長750750750900900900
ケース幅5108101110143017302030
ケース奥行970970970105010501050
ケース高160016001600180018001800
入口径50A65A80A100A125A150A
出口径100A125A150A200A250A300A
入口管高109011051110132013351350
出口管高235245260285310335
重量 (kg)100130160200240280
ポンプユニットP-1型(1本ノズル)P-1型(1本ノズル)P-1型(1本ノズル)P-1型(2本ノズル)P-1型(2本ノズル)P-1型(2本ノズル)

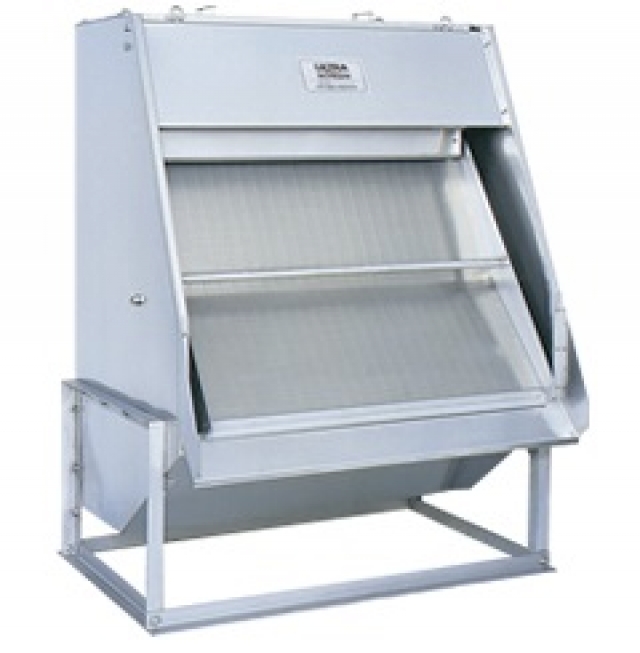

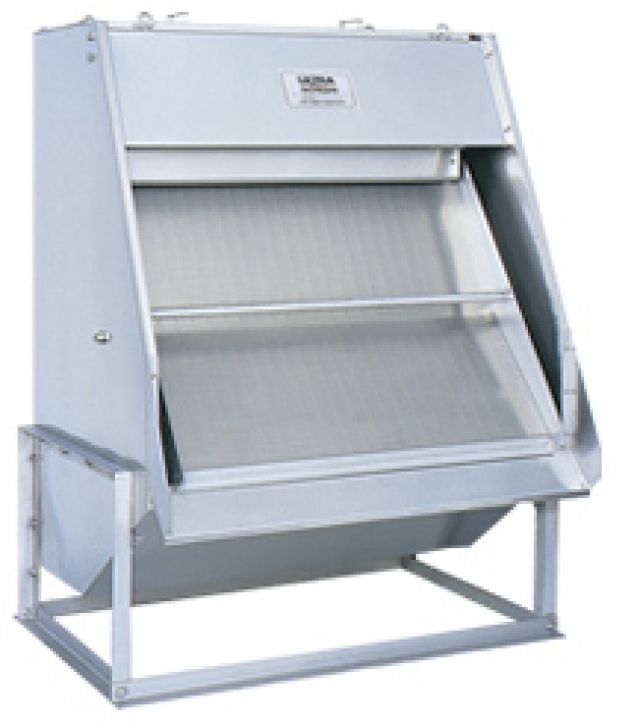

ウルトラTNスクリーン Nタイプ(標準仕様)

ウルトラTNスクリーン®

構造を簡単にすることによりロット生産に対応、ロープライス、短納期を実現しました。
効果的、衛生的な高圧水自動洗浄装置も取り付け可能です(オプション)。大型機種も製作可能です。
(受注生産品・3000型まで)




▽Nタイプ(標準仕様)の図面・CADデータのダウンロード▽

ダウンロードはこちら

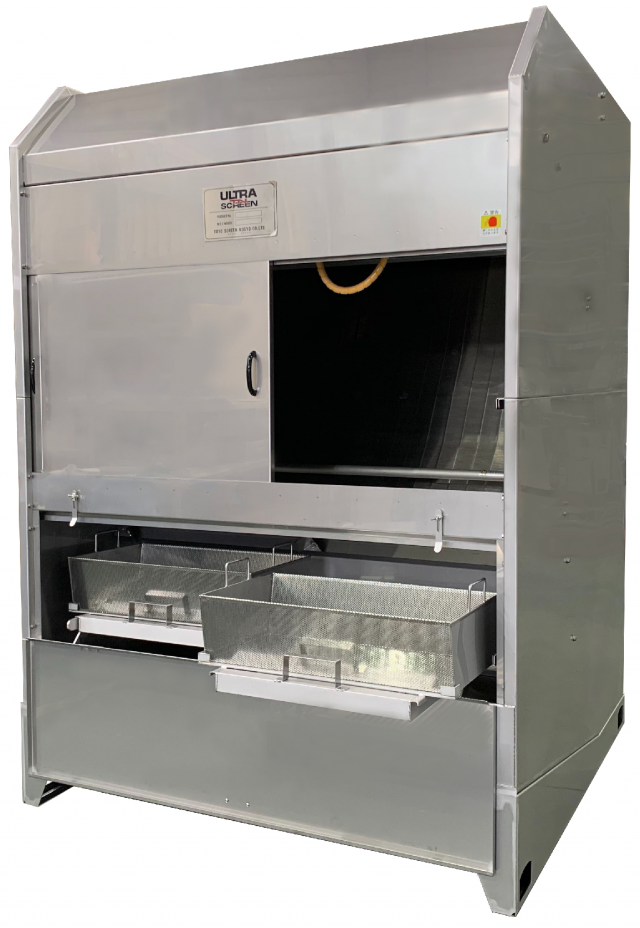

ウルトラTNスクリーン CLタイプ(密閉仕様)

ウルトラTNスクリーン®

臭気を軽減し、飛散水を防ぎます。
また、スカム受カゴ内蔵式で回収物を見せないため、景観を損ねません。効果的、衛生的な高圧水自動洗浄装置も取り付け可能です(オプション)。

▽CLタイプ(密閉仕様)の図面・CADデータのダウンロード▽

PDFのダウンロードはこちら

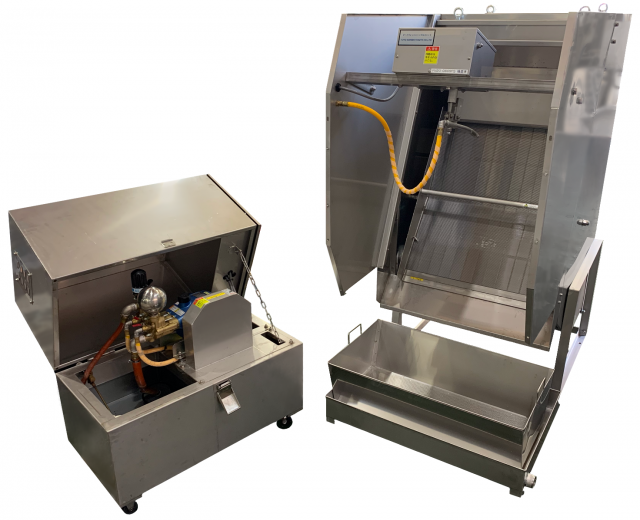

高圧水式自動洗浄装置

ウルトラTNスクリーン®

スクリーンパネルの付着・目詰まりといった問題を解決しました。タイマー運転によりメンテナンス不要とした洗浄装置です。
前面、背面、両面も装着可能となっています。

ブラシ式洗浄機付(RBタイプ)

ウルトラTNスクリーン(RB型)は、スクリーンの背面を左右に動くブラシで目詰まり解消するため、洗浄水を使わずに安定した固液分離が可能です。
従来の高圧洗浄機タイプに比べ、大幅なコストダウンを実現しました。

能力表(m3/h)

水の種類300型600型900型1200型1500型1800型
白水中のパルプ回収5~1015~2020~3030~4535~5545~65
染色クリーニング排水10~1525~3540~5055~7070~9085~110
果実加工排水10~2025~4040~5555~7570~9585~115
給食総菜排水10~2025~4040~5555~7570~9585~115
トーフ排水10~2025~4040~5555~7570~9585~115
養豚排水10~2025~4040~5555~7570~9585~115
ブロイラー排水10~2025~4040~5555~7570~9585~115
水産魚肉加工排水10~2025~4040~5555~7570~9585~115

ウルトラTNスクリーン加工形状事例

ウルトラTNスクリーン®

ウルトラTNスクリーンはN型・CL型以外に以下のような形状も製作可能です。
排水処理・工場設備において使用環境や目的、用途により、東洋スクリーン工業の長年の経験値・技術力でお客様のニーズに求められる形状に対応いたします。
