スリット(網目の大きさ)から探す
100μm~(0.1mm~)

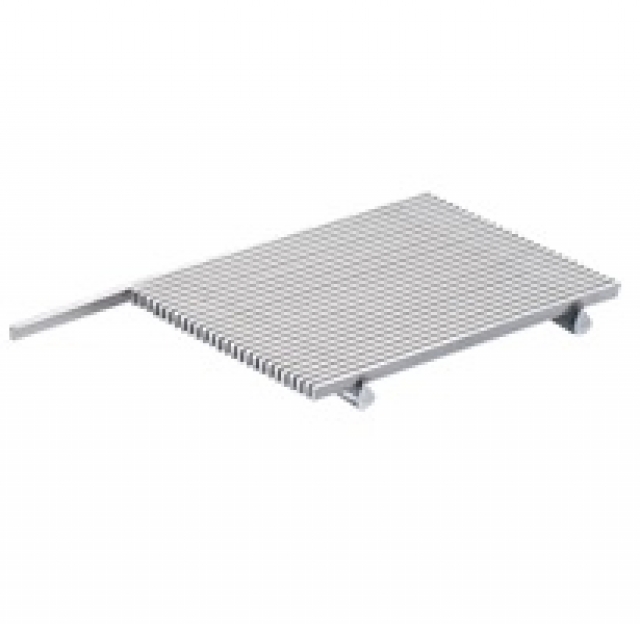

ウェッジワイヤースクリーン
逆三角形の断面をした異形線をサポートロッドと呼ばれる支持体に等間隔に並べて抵抗溶接を行い、スリットを形成したスクリーンです。
目詰まりが少なく、強靭で精度が高く、さまざまな目的にご使用いただけます。
目詰まりが少なく、強靭で精度が高く、さまざまな目的にご使用いただけます。
〔製品カタログをダウンロード〕
ウェッジワイヤーの特徴
1.目詰まりしにくく、水切れが良い
三角断面形状のため固形物が通過するときの接触点が小さく、固形物の通過性が良くなり目詰まりしにくく、スクリーン面の固形物の水切れも良くなります。また、逆洗効果も高くメンテナンスが容易です。
2.高精度・高強度
従来の金網と比べ太い線材で、小さいスリットを高精度で構成することができます。
3.幅広い企画設計対応
加工性に富み、平形、円筒形、円錐形などのさまざまな形状に対応できます。
4.スクリーン面が平滑
スクリーン面がフラットなため、処理物または触媒等がスムーズに流れ、円形断面の線材と比べて摩耗度合いが均一です。
ウェッジワイヤーの種類 (単位:mm)
ワイヤー型式 | ワイヤー幅 | ワイヤー高さ | サポートロッド型式 | サポートロッド幅 | サポートロッド高さ |
---|---|---|---|---|---|
16B | 1.0 | 2.5 | D34 | 3.0 | 4.0 |
18B | 1.0 | 3.0 | D45 | 4.0 | 5.3 |
20B | 1.5 | 2.5 | Q56 | 5.0 | 6.0 |
28B | 2.0 | 4.0 | Q57 | 5.0 | 6.5 |
34B | 2.5 | 5.0 | M39 | 3.0 | 9.0 |
37B | 3.0 | 5.5 | F215 | 2.0 | 15.0 |
45B | 3.5 | 6.0 | F225 | 2.0 | 25.0 |
50P | 4.0 | 6.5 |

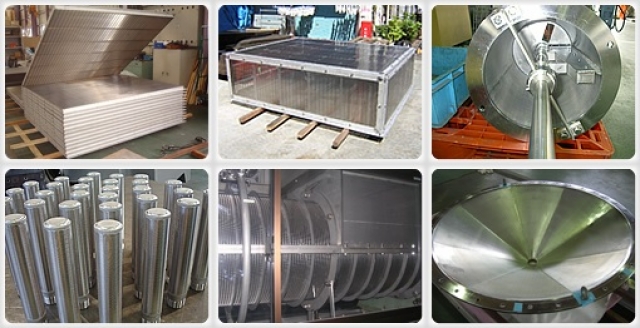

ウェッジワイヤー加工形状事例
多品種少量での生産体制を整え、お客様のニーズに幅広く、きめ細かくお応えする各種オリジナルパーツを製作いたします。お客様の使用用途に応じたさまざまな加工形状、その他さまざまなご要望ついてはお問合せ下さい。
ウェッジワイヤー使用用途
・ろ過機・遠心分離機・脱水機・振動篩機等の機械部品
・河川水・海水取水
・活性炭・イオン交換樹脂・触媒・ろ材等の保持
・担体流出防止
・ストレーナエレメント
