スリット（網目の大きさ）から探す
100μm～（0.1mm～）

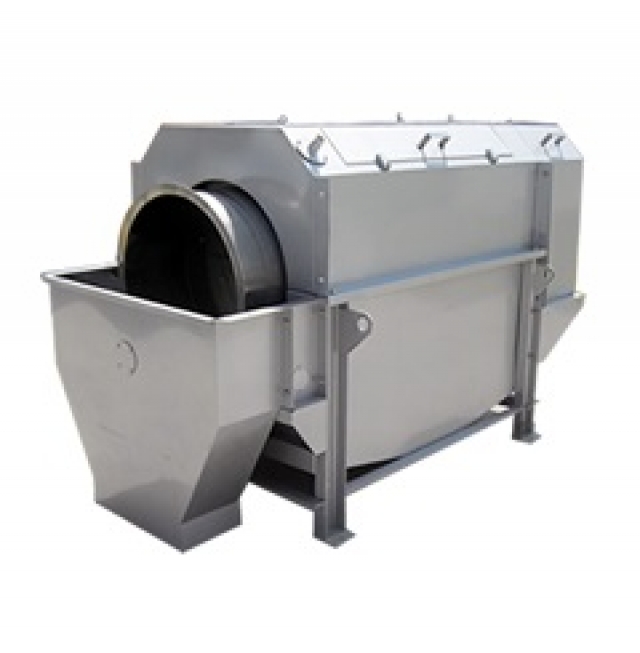

TSドラムスクリーン
定置式ウルトラTNスクリーンと比較して、スクリーンを回転することで、高濃度での処理を可能としました。

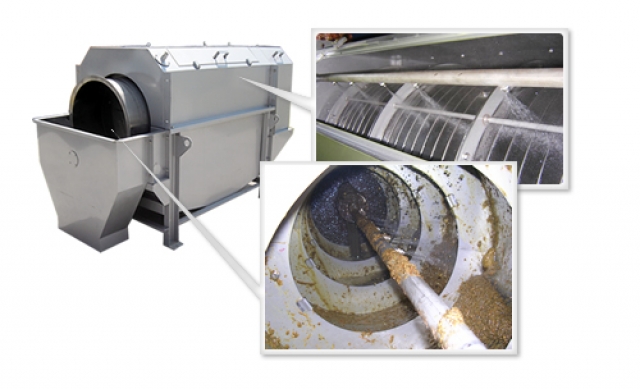

スクリーン面が回転することで常にクリーンな状態で処理ができ、スクリーン内部にスパイラル板を設けることにより固形物の排出をスムーズにしています。
環境対策面から密閉仕様とし、臭気・飛散水の分散を防いでいます。また、生産工程においても、TSセパレーター等の絞り脱水機の前処理など、濃縮、回収、分離、洗浄といった目的で幅広く活躍しています。
スクリーン面が回転することで常にクリーンな状態で処理ができ、スクリーン内部にスパイラル板を設けることにより固形物の排出をスムーズにしています。
環境対策面から密閉仕様とし、臭気・飛散水の分散を防いでいます。また、生産工程においても、TSセパレーター等の絞り脱水機の前処理など、濃縮、回収、分離、洗浄といった目的で幅広く活躍しています。
〔製品カタログをダウンロード〕
TSドラムスクリーンの特徴
コンパクトながら大きな処理能力を実現しました。
高濃度スラリーの処理が可能で、臭気を軽減し飛散水を防ぐ密閉構造です。
脱液、洗浄、さらに凝集物の濃縮も可能としました。
仕様表 （単位：mm）
| 項目 ＼ 型式 | 0406型 | 0409型 | 0612型 | 0618型 | 0918型 | 0924型 |
|---|---|---|---|---|---|---|
| スクリーン径 | 450 | 450 | 600 | 600 | 900 | 900 |
| スクリーン長 | 600 | 900 | 1200 | 1800 | 1800 | 2400 |
| ケース幅 | 1030 | 1030 | 1300 | 1300 | 1510 | 1510 |
| ケース長 | 1680 | 1980 | 2620 | 3220 | 3295 | 3895 |
| ケース高 | 1080 | 1080 | 1620 | 1620 | 1970 | 1970 |
| 入口径 | 80A | 80A | 100A | 100A | 200A | 200A |
| 出口径 | 150A | 150A | 250A | 250A | 350A | 350A |
| モーター（kW） | 0.2 | 0.2 | 0.4 | 0.4 | 0.75 | 0.75 |
| 重量（kg） | 150 | 180 | 350 | 400 | 600 | 800 |
オプション（スクリーン洗浄システム）
1.低圧水洗浄（固定）
扇形シャワーノズルにより簡単な汚れを洗浄します。（内・外面両方可）
2.高圧水洗浄（固定）
2MPa程度の圧力水にて、汚れを洗浄します。（内・外面両方可）
3.高圧水洗浄（スライド式）
2MPa程度の圧力水が出るノズルが前後にスライドして汚れを洗浄します。（外面のみ）

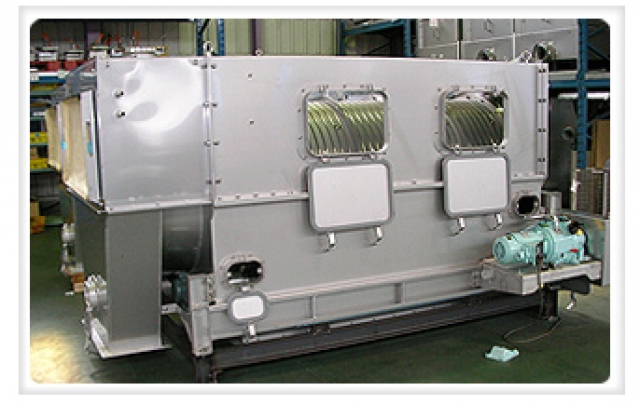

TSドラムスクリーン（特殊形状例）
TSドラムスクリーンは排水処理・工場設備において使用環境や目的、用途によりお客様の求められる形状に対応いたします。
主な用途
固液分離
公共下水、コミュニティー下水、高層ビルの雑排水処理
豚舎、鶏舎、牛舎等の農畜産排水処理
食肉、鶏肉、魚肉、果実等の食品加工場の排水処理。魚の鱗、モズク等の処理
化学工場での紙片と樹脂の分離
濃縮
排水処理の余剰汚泥の濃縮
畜産、水産業汚泥の濃縮
各種スラリーの濃縮
洗浄
ろ過砂の洗浄
ガラスカレットの洗浄
＜＜＜洗浄の導入事例はこちら＞＞＞
テスト機を準備し貸し出しも行なっております。下記問合せフォームよりお問い合わせください。
