ファインアーク® - 60
従来ご愛顧いただいてきたウルトラTNスクリーンよりも、さらに微細目(0.1mm以下)の固液分離スクリーンとして、ファインウェッジ®を採用した微細目スクリーンです。スラッジの回収やスラリーの濃縮に使用できます。

※製品の改良、更新に伴い外観、仕様等を予告なく変更することがございます。

〔製品カタログをダウンロード〕


動画はこちら

ファインアークの特徴

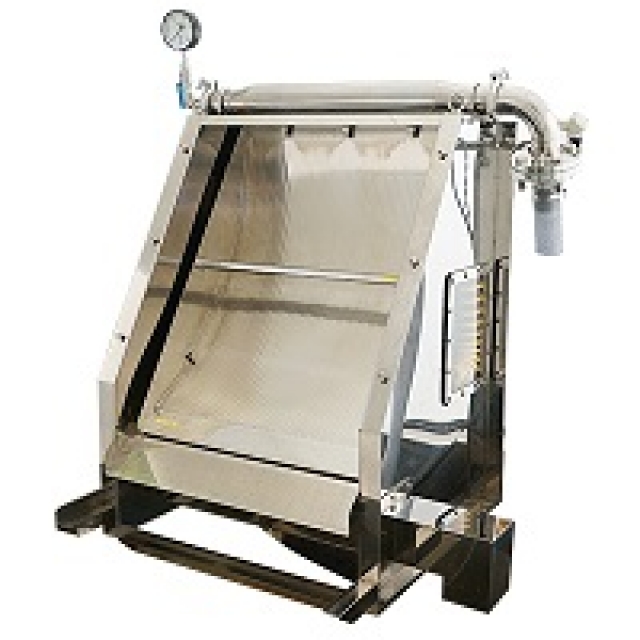

ファインアーク® - 60

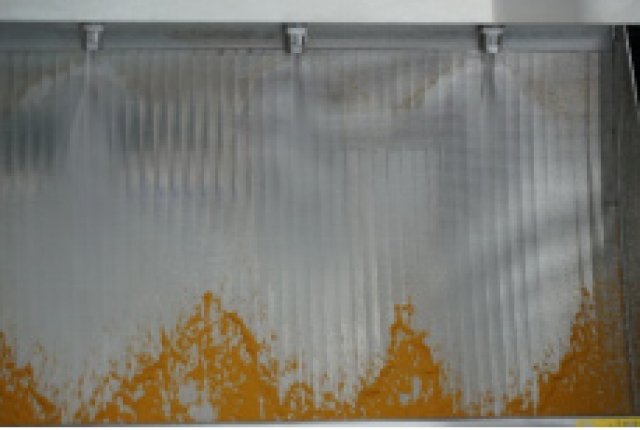

圧力噴射によって原液をファインウェッジ®の表面に対してほぼ平行に当てることで微細目での固液分離を可能としています。

標準仕様表(mm)

項目 \ 型式CL200RN1CL200RN1-FWCL600RN1CL600RN1-FW
スクリーン幅200200600600
ケース幅500575750900
ケース奥行800800800800
ケース高1300130013001300
供給口32A JIS10KLRF32A JIS10KLRF50A JIS10KLRF50A JIS10KLRF
処理水排出口50A JIS10KLRF50A JIS10KLRF200A JIS10KFF200A JIS10KFF
回収物排出口253W×130D253W×130D653W×130D653W×130D
洗浄オプションなし駆動式洗浄管なし駆動式洗浄管
モーター(kW)-0.1-0.1
概算重量(kg)90120170200

ウェッジワイヤー対応目開き

20µm~100µm

主な用途

・各種精密ろ過器の前処理
・樹脂粉(マイクロプラスチック)・レジスト・化学工場の微粉回収
・クーラント液中のスラッジ・砥石回収
・汚泥濃縮による排水の負荷軽減
・藻類の回収
・ウルトラTNスクリーン等の2次回収用
・パルプ、ラベル、微繊維回収
・各種工場での下水河川放流用

<<<事例集はこちら>>>

能力実績表

用途目開き(µm)供給圧力(MPa)型式処理量(m3/h)洗浄オプション
孵卵工場の洗浄排水からの羽毛等の除去200.2~0.36005.3
池のアオコ回収200.2~0.3600×220
生産ライン中の樹脂粉の除去300.062002固定式洗浄装置
綿コーティング液排水のSS除去300.152004
超高圧洗浄循環水中の紙粉等の固形物除去300.17~0.18200×315
高濃度飲料水より固形物の回収・濃縮500.246005.6駆動式洗浄装置
漬物排水のぬか回収500.2~0.360011.2
