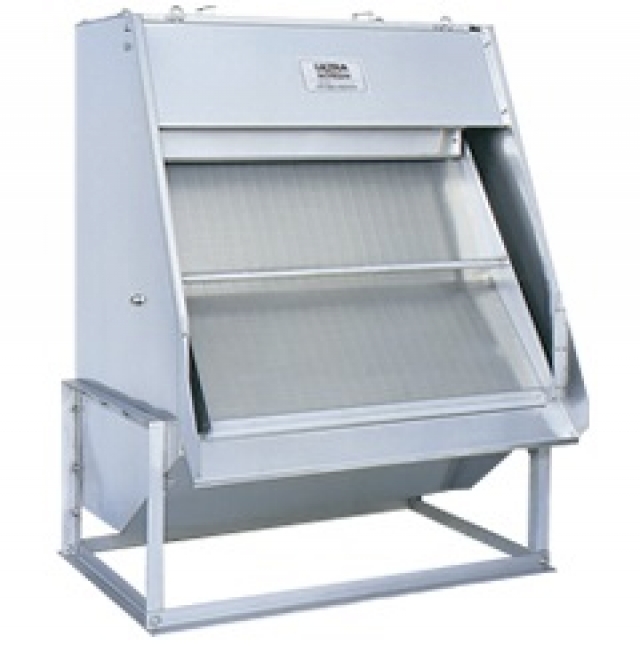

ウルトラTNスクリーン®
排水処理における汚濁物質(SS)除去装置として、現在出荷実績3万台を超える傾斜式固液分離装置です。
排水処理のみならず、生産工程においても分離、濃縮、回収といった目的で活用されています。
▽主な用途▽
・繊維、染色、皮革など化学工場の排水処理 →事例紹介はこちら
・農水産加工場の排水処理、分級、脱水、回収
・公共下水、コミュニティー下水、高層ビルの雑排水などの処理
・農畜産場の汚水処理
・各種工事用水における泥湧水処理
▽もっと細かいSSの排水処理でお困りの方▽
→循環水中の細かいラベル片等を除去して作業性UP!
→食品工場排水の浮遊汚泥の回収!後段への負荷軽減!
▽テスト機あります▽
テスト機についてのお問い合わせ、貸し出しも受け付けております。
ページ下のお問い合わせフォームより、お気軽にお問い合わせください。
排水処理のみならず、生産工程においても分離、濃縮、回収といった目的で活用されています。
▽主な用途▽
・繊維、染色、皮革など化学工場の排水処理 →事例紹介はこちら
・農水産加工場の排水処理、分級、脱水、回収
・公共下水、コミュニティー下水、高層ビルの雑排水などの処理
・農畜産場の汚水処理
・各種工事用水における泥湧水処理
▽もっと細かいSSの排水処理でお困りの方▽
→循環水中の細かいラベル片等を除去して作業性UP!
→食品工場排水の浮遊汚泥の回収!後段への負荷軽減!
▽テスト機あります▽
テスト機についてのお問い合わせ、貸し出しも受け付けております。
ページ下のお問い合わせフォームより、お気軽にお問い合わせください。
〔製品カタログをダウンロード〕

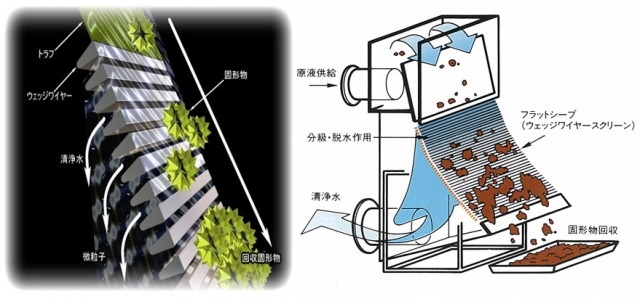

ウルトラTNスクリーンのろ過原理
ハーフカットの原理により、スリット幅よりも小さなサイズの粒子であってもスクリーン上に回収でき、微小粒子は水と共にスクリーン下に通過させます。従って、目詰まりが少なく、表面がフラットゆえに回収物がスクリーン上をスムーズに滑り落ちます。
仕様表 (単位:mm)
項目 \ 型式 | N300 | N600 | N900 | N1200 | N1500 | N1800 |
---|---|---|---|---|---|---|
スクリーン幅 | 300 | 600 | 900 | 1200 | 1500 | 1800 |
スクリーン長 | 750 | 750 | 750 | 900 | 900 | 900 |
ケース幅 | 510 | 810 | 1110 | 1430 | 1730 | 2030 |
ケース奥行 | 970 | 970 | 970 | 1050 | 1050 | 1050 |
ケース高 | 1600 | 1600 | 1600 | 1800 | 1800 | 1800 |
入口径 | 50A | 65A | 80A | 100A | 125A | 150A |
出口径 | 100A | 125A | 150A | 200A | 250A | 300A |
入口管高 | 1090 | 1105 | 1110 | 1320 | 1335 | 1350 |
出口管高 | 235 | 245 | 260 | 285 | 310 | 335 |
重量 (kg) | 100 | 130 | 160 | 200 | 240 | 280 |
ポンプユニット | P-1型(1本ノズル) | P-1型(1本ノズル) | P-1型(1本ノズル) | P-1型(2本ノズル) | P-1型(2本ノズル) | P-1型(2本ノズル) |

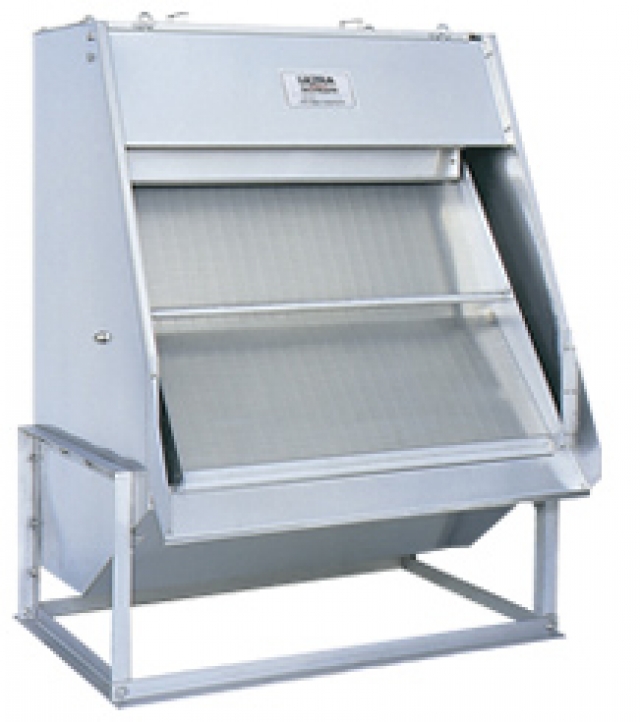

ウルトラTNスクリーン Nタイプ(標準仕様)
構造を簡単にすることによりロット生産に対応、ロープライス、短納期を実現しました。
効果的、衛生的な高圧水自動洗浄装置も取り付け可能です(オプション)。大型機種も製作可能です。
(受注生産品・3000型まで)
▽Nタイプ(標準仕様)の図面・CADデータのダウンロード▽
ダウンロードはこちら

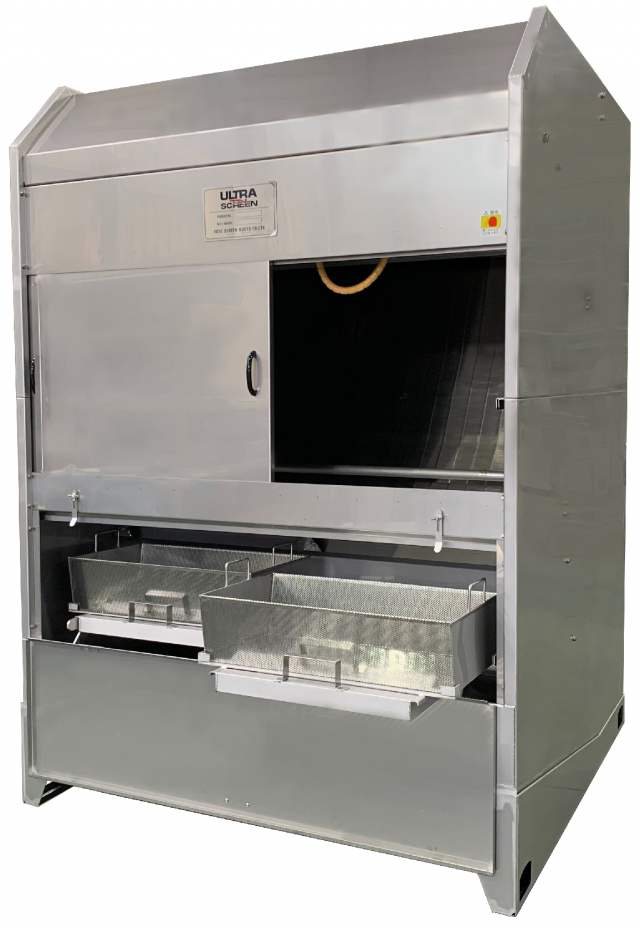

ウルトラTNスクリーン CLタイプ(密閉仕様)
臭気を軽減し、飛散水を防ぎます。
また、スカム受カゴ内蔵式で回収物を見せないため、景観を損ねません。効果的、衛生的な高圧水自動洗浄装置も取り付け可能です(オプション)。
▽CLタイプ(密閉仕様)の図面・CADデータのダウンロード▽
PDFのダウンロードはこちら

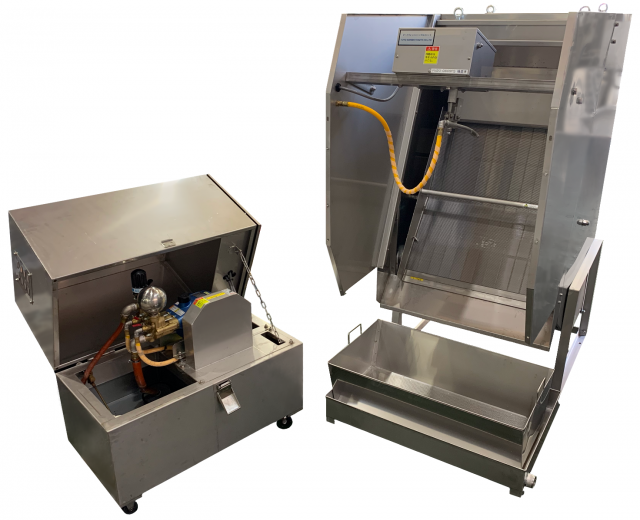

高圧水式自動洗浄装置
ブラシ式洗浄機付(RBタイプ)
ウルトラTNスクリーン(RB型)は、スクリーンの背面を左右に動くブラシで目詰まり解消するため、洗浄水を使わずに安定した固液分離が可能です。
従来の高圧洗浄機タイプに比べ、大幅なコストダウンを実現しました。
能力表(m3/h)
水の種類 | 300型 | 600型 | 900型 | 1200型 | 1500型 | 1800型 |
---|---|---|---|---|---|---|
白水中のパルプ回収 | 5~10 | 15~20 | 20~30 | 30~45 | 35~55 | 45~65 |
染色クリーニング排水 | 10~15 | 25~35 | 40~50 | 55~70 | 70~90 | 85~110 |
果実加工排水 | 10~20 | 25~40 | 40~55 | 55~75 | 70~95 | 85~115 |
給食総菜排水 | 10~20 | 25~40 | 40~55 | 55~75 | 70~95 | 85~115 |
トーフ排水 | 10~20 | 25~40 | 40~55 | 55~75 | 70~95 | 85~115 |
養豚排水 | 10~20 | 25~40 | 40~55 | 55~75 | 70~95 | 85~115 |
ブロイラー排水 | 10~20 | 25~40 | 40~55 | 55~75 | 70~95 | 85~115 |
水産魚肉加工排水 | 10~20 | 25~40 | 40~55 | 55~75 | 70~95 | 85~115 |

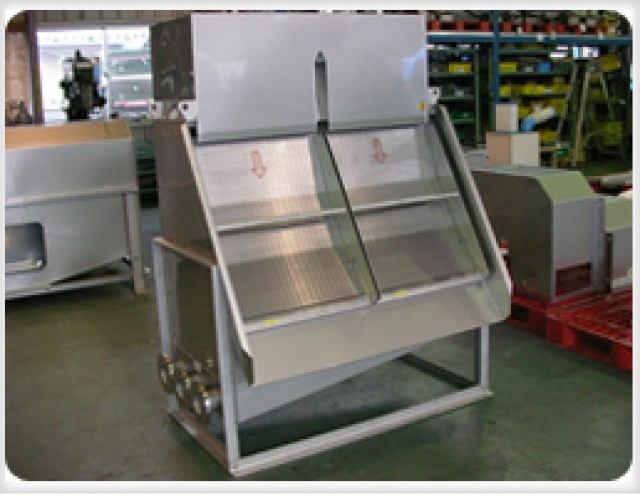

ウルトラTNスクリーン加工形状事例
ウルトラTNスクリーンはN型・CL型以外に以下のような形状も製作可能です。
排水処理・工場設備において使用環境や目的、用途により、東洋スクリーン工業の長年の経験値・技術力でお客様のニーズに求められる形状に対応いたします。
もっと細かいSSの排水処理でお困りの方へ
- ◎循環水中の細かいラベル片等を除去して作業性UP!環境への配慮もばっちり
な事例がこちら
◎食品工場排水の浮遊汚泥の回収!SS濃度を大幅に下げ、後段への負荷軽減に成功した事例がこちら
→これらを実現したのが、20~100µmの分離が可能なファインアーク®-60
